世纪网通 E-office专网通信解决方案
–IP电话系统+数据网络+增值应用
| 0 | 2005-10-11
“在政府信息化建设高速发展的今天，省各级单位通信需求日益增长，内部办公效率急需提高。除了建设内部的数据网络，还需要一种建立内部综合通信系统的完善方案。这一系统需要具有开放式的结构；能够随着内部通信量增长而平滑扩容；能够方便的连接内部各级单位原有通信系统；另外系统必须具备高可靠性和通信备份方案。“
一、系统概述
随着信息技术的迅猛发展，行业、政府机构大大加快了信息化建设的进程，并且大都建立了覆盖全系统的IP数据网络。采用树型化结构编制，垂直管理的行业、政府机构，各级部门之间通信效率极为重要。
通过内部数据网络，建设覆盖各级办公机构的IP电话系统，可以大幅度降低内部通信费用，提升管理、办公效率，提高数据网利用率，同时IP电话专网也是提高内部通信信息安全的有效手段。
深圳世纪网通公司针对政府、行业专网的需求，推出”E-office”IP电话通信系统解决方案。适用于各级政府机关、税务、公检法、党政系统、邮政、金融、保险、电力、海关等机构。系统设备率先通过信息产业部、国家金融实验室等权威机构入网检测，已在国内100多个大规模IP电话网络中得到成功应用。
多业务功能的融合，最大限度地节省投资。
除了通过VOIP系统解决全系统内部语音/传真通信之外，”E-office”系统还可以为基层单位提供数据接入/防火墙（网络安全）/网络代理服务器/LAN局域网接口等功能；为中心机构提供呼叫中心Call Center / 电话会议等功能。
二、系统应用方案

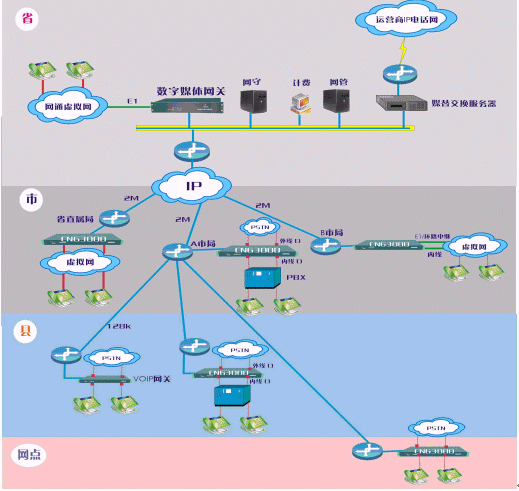

政府、行业VOIP系统结构图：
在各级办公机构的数据网节点上安装IP电话综合接入设备，并通过模拟接口/数字E1中继接口连接当地原有的办公电话环境（程控电话交换机、直线市话、电信虚拟网等）。实现机构内部办公电话通过IP数据网通信。同时机构以外的长途电话也可以利用IP电话网传输，而不产生任何长途通信费用。
在网络中心机构建立一套IP电话网络管理、呼叫统计系统，对IP电话网中的IP语音网关进行呼叫身份认证，统一进行全网号码分配、设备网管、呼叫统计、提供清单报表。
数据方案
IP电话综合接入设备支持多种数据业务， 可以作为基层单位综合数据接入应用的选择。
- 路由器（NAT地址解析）
- 防火墙
- 代理服务器（PROXY）
- LAN本地局域网接入
- DHCP服务器(自动分配IP地址)
中心机构可以支持多种语音增值应用
- IP Call Center呼叫中心系统(通过IP网络，将各级机构的服务呼叫接入总部呼叫中心处理）
- IP 多方电话会议 （最大支持128方）
- 远程网络呼叫代理 （授权用户可以使用客户端程序，通过互联网接入内部IP电话网）

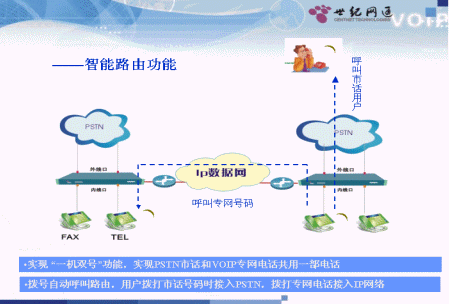

智能路由功能示意图：
- 同时连接IP网和PSTN市话网，实现 “一机双号”功能，PSTN市话和VOIP专网电话共用一部电话 。
- 拨号自动呼叫路由，用户拨打市话号码时接入PSTN，拨打专网电话接入IP网络
- 不改变用户原有拨号习惯，简化内部拨号方法。
语音接口数目 | 1-16E1 |
VOIP通道数 | 30-480 |
E1语音接口 | BNC，RJ48（75/120Ω平衡电阻） |
以太网接口（RJ45） | 2个10/100M Base-T 以太网接口
|
VOIP协议标准 | H323/V4（RAS、Q.931、H.235、H.450）、RTP/RTCP； |
信令标准 | ISDN PRI、NET5、ITU PRI、EOUR PRI，中国一号，CAS，QSIG，DSS1 |
语音编码 | G.723.1 (5.3K 6.4K b/S)、G.729 A/B(8Kb/s)、G.711 Alaw/Ulaw (64Kb/S) |
传真协议 | T.38、T.30 |
IP-PBX 9000
用户分机数FXS | 32-512路 |
环路中继数FXO | 8-64路 |
VOIP通道数 | 8-64路 |
E1语音接口 | BNC，RJ48（75/120Ω平衡电阻）1-16 |
以太网接口（RJ45） | 2个10/100M Base-T 以太网接口
|
VOIP协议标准 | H323/V4（RAS、Q.931、H.235、H.450）、RTP/RTCP； |
信令标准 | ISDN PRI、NET5、ITU PRI、EOUR PRI，中国一号，CAS，QSIG，DSS1 |
语音编码 | G.723.1 (5.3K 6.4K b/S)、G.729 A/B(8Kb/s)、G.711 Alaw/Ulaw (64Kb/S) |
传真协议 | T.38、T.30 |

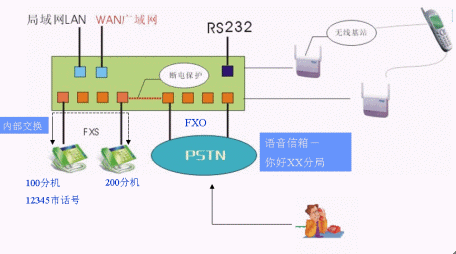

IP电话综合接入设备图：（CNG1000/2000/3000）
设备图：
VOIP协议标准 | H323/V4（RAS、Q.931、H.235、H.450）、RTP/RTCP； SIP |
语音编码 | G.723.1 (5.3K 6.4K b/S)、G.729 A/B(8Kb/s)、G.711 Alaw/Ulaw (64Kb/S) |
传真协议 | T.38、T.30、FRF |
语音质量保证QOS | 语音优先标记(TOS)；动态抖动缓冲区（JIFFER BUFFER）； 语音侦测（VAD）及舒适背景噪声生成（CNG）； Diffserv |
接口及PBX交换功能：
语音接口 | 2-16路（可级联至128路） |
语音接口类型 | FXS/FXO； |
网络接口 | 1个WAN口，4—8个LAN口；自适应10/100Mbase-T以太网接口 |
无线终端 | 3-64路无线PHS终端电话 |
本机内部交换 | 语音端口可设置分机号码，内部通信为PCM方式 |
语音信箱IVR | 16段语音提示，用户可自定义。 |
|
|
网络数据功能：
网络标准 | IEEE 802.3 、IEEE 802.3u、IEEE 802.3x 、IEEE 802.1q、IEEE 802.1x |
网络协议 | IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、 |
路由功能 | 最大路由转发能力（吞吐率）不小于1Mpps ,最大转发数30,语音QOS |
LAN以太网功能 | 4-8路嵌入式以太网交换机模块 |
